污水罐磁翻板液位計故障處理
發布時間：2022-04-07 23:49:21
磁翻板液位計在油氣處理裝置中，污水池用于分離污水和重?zé)N。員工將水排入污水池進行沉淀，輕烴由泵加壓輸出。在操作過程中，水位顯示不準確，無法自動調節水位，給崗位人員的操作帶來困難，不僅增加了勞動強度，嚴重時還會導致液位過低，導致輕烴流失，排入污水池，造成環境污染和重大安全隱患。

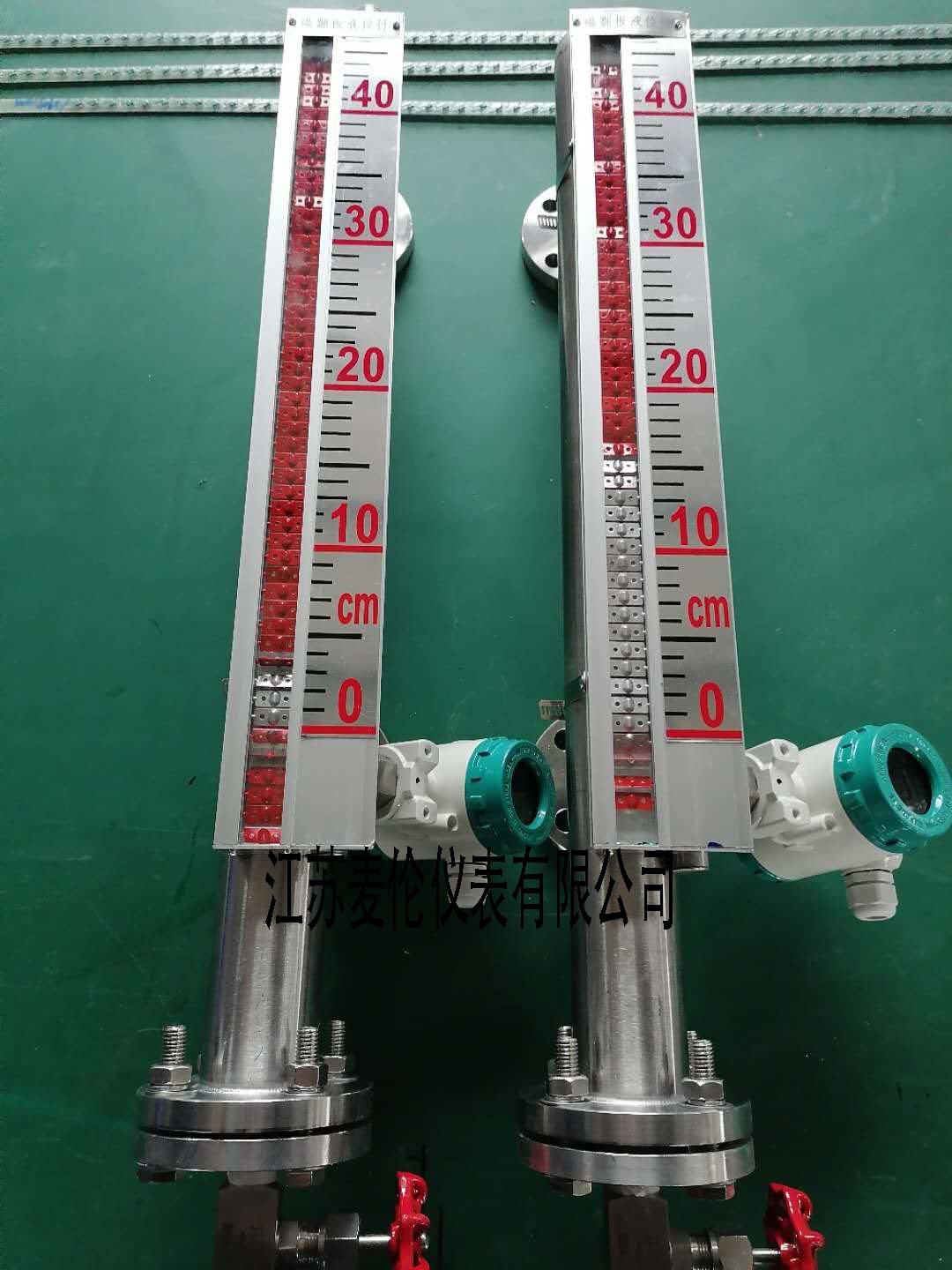

磁翻板液位計的原理和特點原理：磁翻板液位計根據浮力和磁耦合原理工作。當被測容器中的液位上升和下降時，液位計主管中的浮子也會上升和下降，浮子中的永磁鋼通過磁耦合傳輸?shù)浆F(xiàn)場指示器，驅動紅白翻柱旋轉180°，當液位上升時翻柱從白色變?yōu)榧t色，當液位下降時，翻柱從紅色變?yōu)榘咨甘酒鞯募t白邊界是容器中介質液位的實際高度，以實現液位指示。
特點：適用于腐蝕性介質的液位測量。除現場指示外，還可配備遠程變送器和報警器（控制開關），具有完整的檢測功能。提示新穎，閱讀直觀且引人注目。觀察指示器的方向可以根據用戶的需要改變。測量范圍大，不受槽高限制，指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。本實用新型結構簡單，安裝方便，維護成本低。
故障原因分析；液位計故障的主要原因有：傳感器損壞、浮子磁性故障、浮子室堵塞、浮子損壞或浮球密度不準確；傳感器損壞。通過檢查現場液位計的磁性翻柱，并通過磁性塊轉動磁性翻柱，控制室內的顯示值也會均勻變化，因此消除了傳感器的損壞；浮子的磁性故障。
通過檢查現場液位計浮子的磁性，利用磁塊在浮子處上下滑動，浮子隨之升降，證明浮子有磁力，并消除了這一原因；浮子室內有雜質或浮子損壞。拆下液位計進行檢查，同時清潔浮子室。發現浮子室中沒有雜質。在檢查浮子本身時，發現浮子內側受損，并存在漏洞。
它被放入水中，慢慢沉入海底。在聯系制造商制造新浮子進行更換后，重新開始安裝。安裝后，液位顯示仍不準確：將污水液位控制在20%（現場28cm）。一人在現場，一人在控制室，一人在污水池。當液位達到28cm時，檢查污水箱是否排放了輕烴。當液位達到60厘米時，一種輕微的輕烴從排污罐中流出。我們立即手動關閉調節閥。懷疑浮子卡住了，因此無法測量實際液位。調節閥始終處于開啟位置，但磁性塊在液位計浮子處上下滑動，浮子隨之移動，證明浮子不存在。
浮球密度不準確；找到透明玻璃容器，將污水罐中取樣的輕烴和水位計取樣的自由水的一半注入容器。沉降后，將其分層，并將浮子放入玻璃容器中。浮子的位置位于邊界上方的碳?xì)浠衔锊糠帧Ｎ覀兣袛喔∽拥拿芏忍。瑢?dǎo)致水位測量值過高。調節閥全開后會造成輕烴損失，水的密度大，沉淀時間短，水的密度小。
溶液；制造商測量了原始浮球，并通過計算估算了密度值（m=ρV）。密度約為0.90gcm，與設計值相同。經過溝通和研究，制造商猜測這可能是由于天然氣中氣體成分的變化。沉淀一段時間后，用密度計檢測游離水和輕烴的密度。密度分別為0.98gcm和0.88gcm，比設計值高0.05gcm，因此判斷介質密度因天然氣成分的變化而變化，浮子的密度不再適用于這兩種介質。
浮子應該再做一次。密度取兩個測量值的中間值，*終密度值為0.93gcm3。根據結果，制作一個新的浮球并恢復安裝。經復查，液位顯示正常，污水池水位可自動調節。
結論；經分析和排除故障，發現問題的原因是天然氣成分的變化，改變了污水池中碳?xì)浠衔锖退拿芏龋?*終導致浮子的密度不再適用于兩種介質，
磁翻板液位計的顯示不準確。為了確保測量值的真實性和準確性，油氣處理設備應每年對介質成分進行取樣和測試。一旦部件發生重大變化，也應隨時調整浮子的密度。
